PK 9.501 SLD 5
INTELLIGENT LIGHTWEIGHT DESIGN OFFERS AN OPTIMIZED MOUNTING CONCEPT
- Shorter load cycle times due to High Speed extension
- High operator friendliness thanks to radio remote control
- Maximum utilisation of the working range due to HPSC
- More lifting power due to A-HPLS
Technical data
| Max. lifting moment | 9,0 mt |
|---|---|
| Max. lifting capacity | 5700 kg |
| Max. hydraulic outreach | 11,8 m |
| Max. manual outreach | 15,8 m |
| Slewing angle | 400° |
| Slewing torque with 1 gear | 1,0 mt |
| Stabiliser spread (std) | 3.2 m |
| Width folded | 2,32 m |
| Max. operating pressure | 360 bar |
| Pump capacity | 40 - 50 l/m |
| Weight | 1080 t |
Technical data

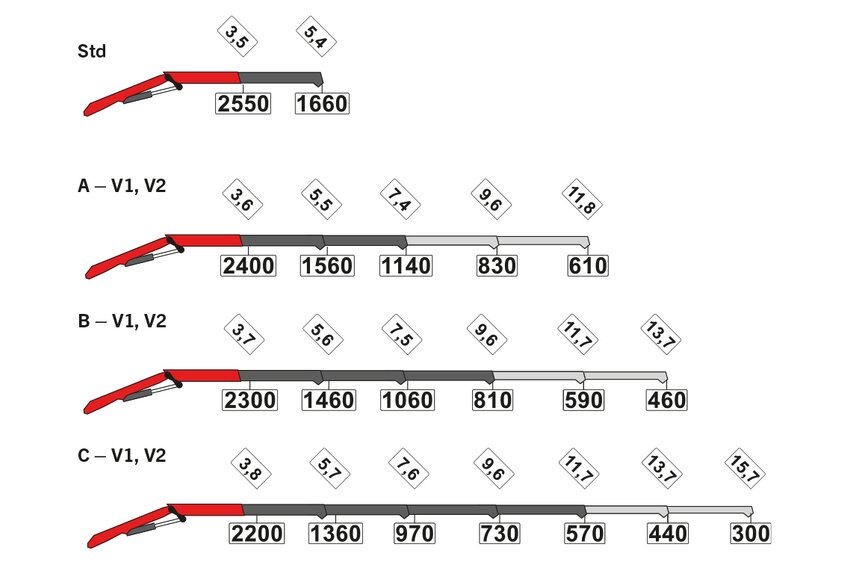

| Lifting moment | Outreach | Slewing angle | Slewing torque | Pressure | Pump capacity | Crane weight | Crane height | Crane width | Installation width | Max stroke length | Max. lifting capacity | Load vertical | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Std | 9.0 mt | 5.6 m | 400 ° | 1.0 mt | 36.0 Mpa | 40-50 l/min | 1080 kg | 2005 mm | 2300 mm | 720 mm | 5400 mm | - | 1660 kg |
| A | 8.7 mt | 7.6 m | 400 ° | 1.0 mt | 36.0 Mpa | 40-50 l/min | 1170 kg | 2005 mm | 2300 mm | 720 mm | 7400 mm | - | 1140 kg |
| B | 8.5 mt | 9.7 m | 400 ° | 1.0 mt | 36.0 Mpa | 40-50 l/min | 1270 kg | 2005 mm | 2300 mm | 720 mm | 9600 mm | - | 810 kg |
| C | 8.3 mt | 11.8 m | 400 ° | 1.0 mt | 36.0 Mpa | 40-50 l/min | 1350 kg | 2005 mm | 2300 mm | 720 mm | 11700 mm | - | 570 kg |
